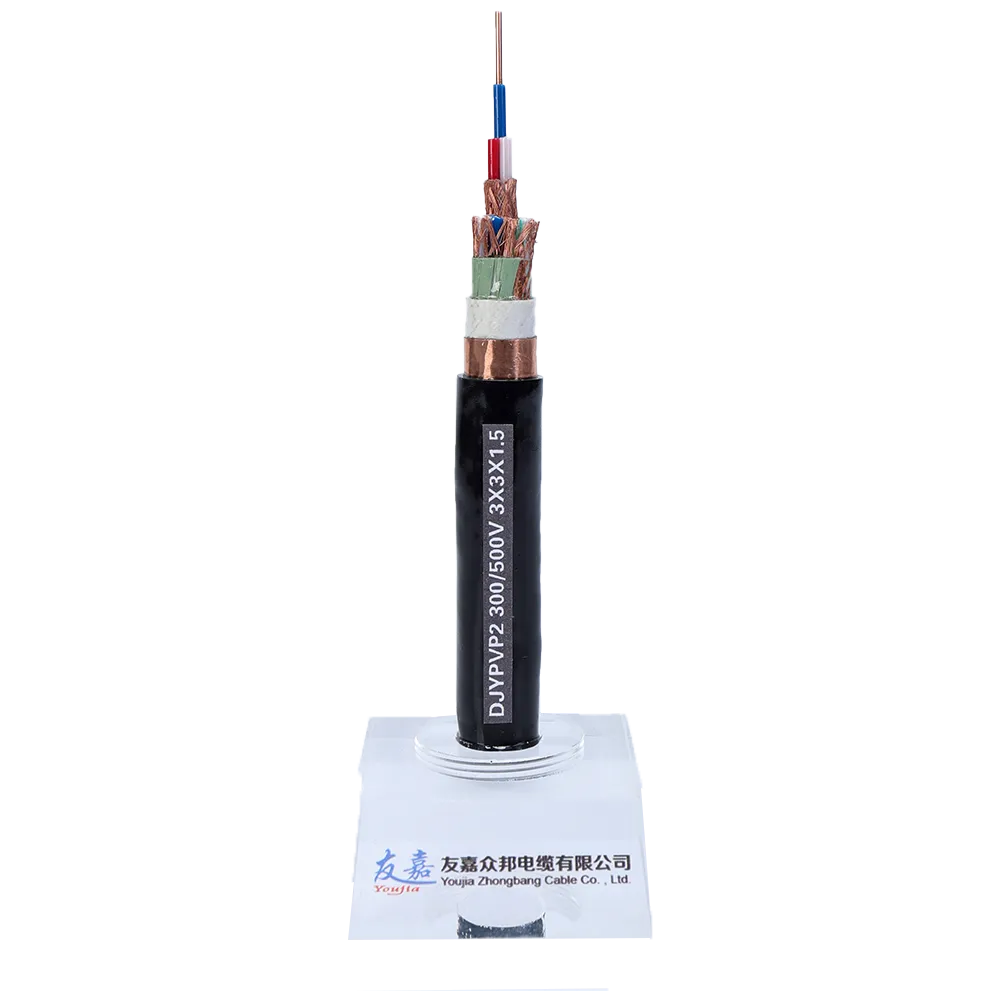

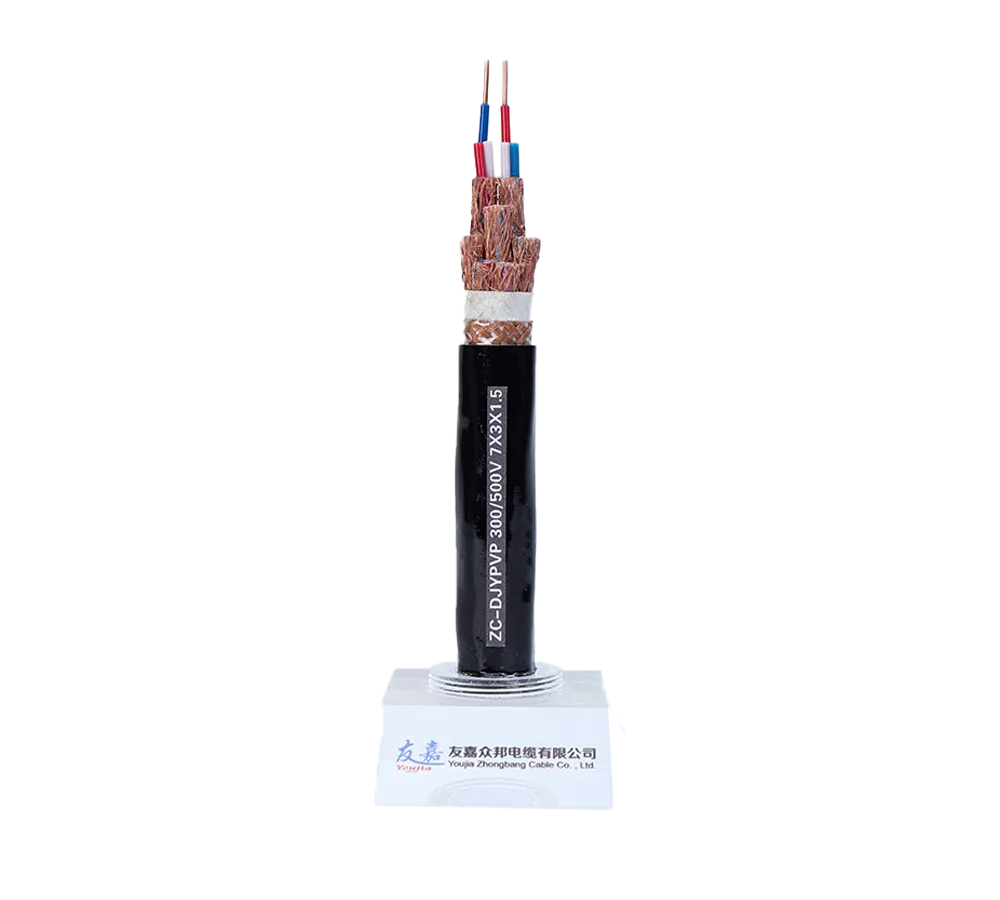

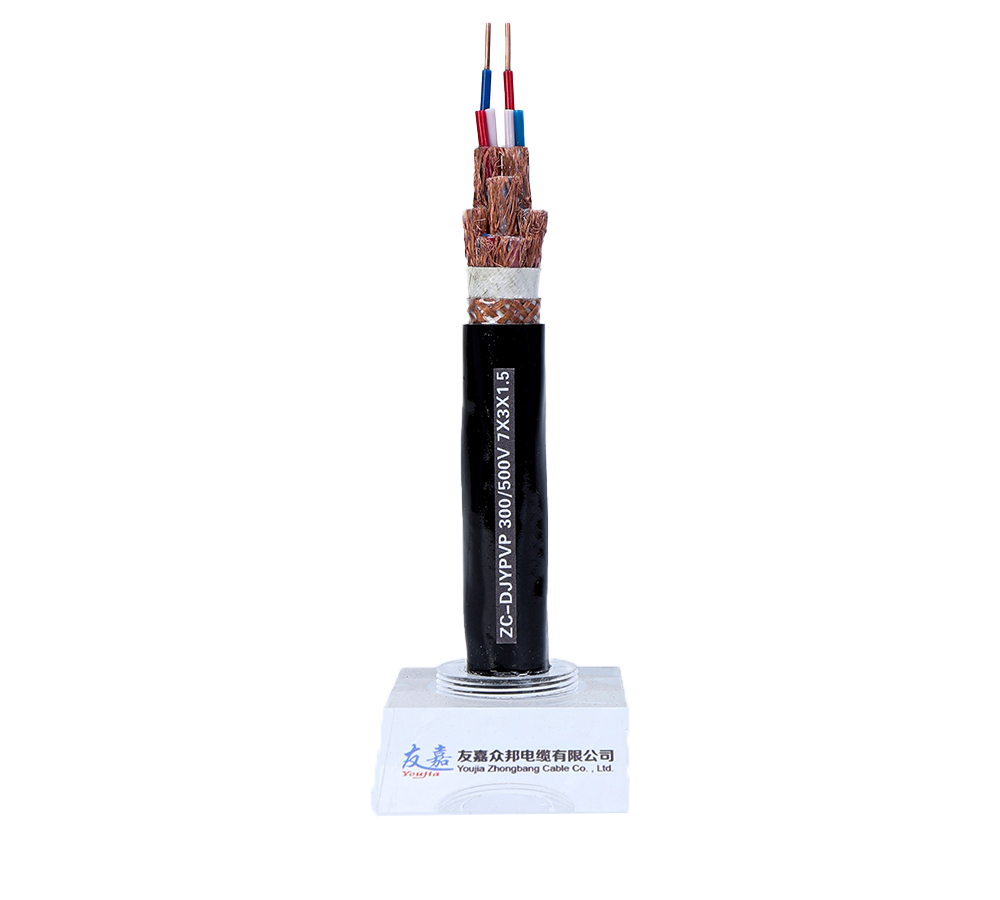

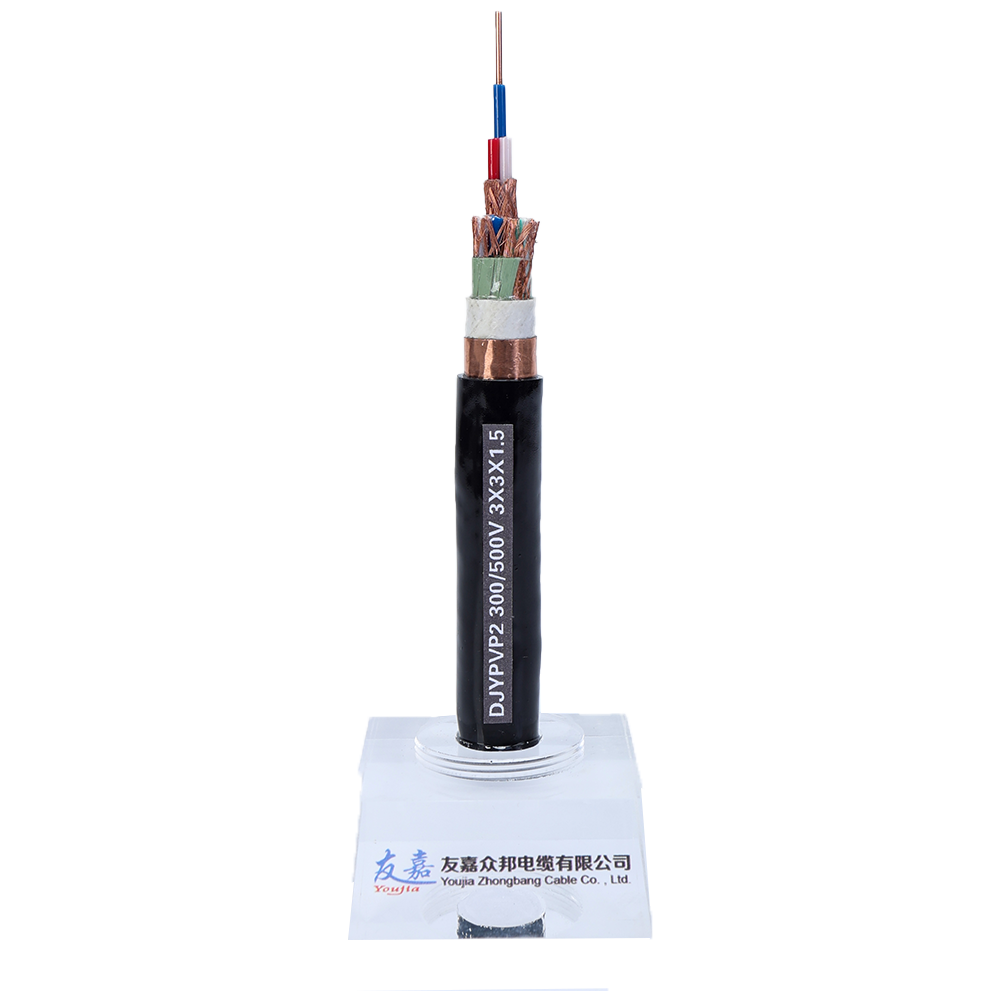

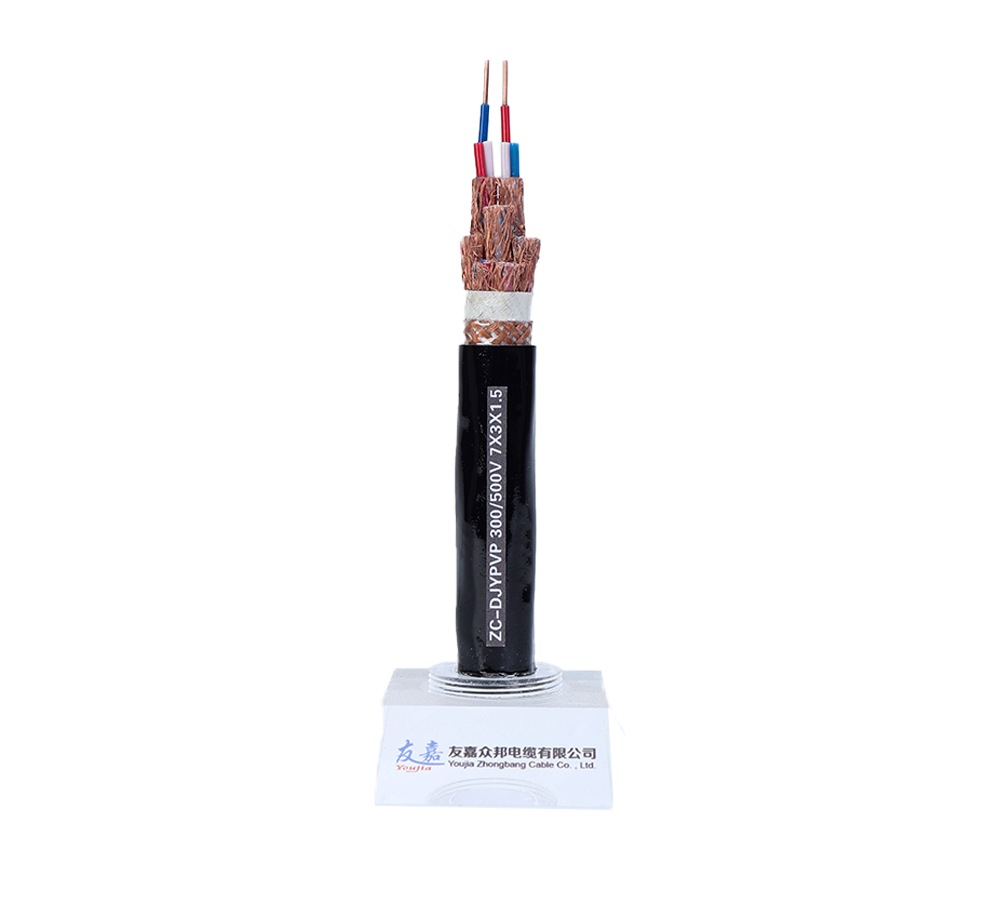

Cable de computadora
[ Descripción del Producto ]
- Los cables de computadora son cables de transmisión de señales diseñados para sistemas de control de automatización y redes de medición y control de computadoras. Son adecuados para la transmisión de señales digitales con una tensión nominal de 300/500 V o inferior. Estos productos ofrecen un excelente rendimiento antiinterferente, estabilidad de transmisión y fácil instalación, y se utilizan ampliamente en sistemas DCS, control PLC y otras aplicaciones que requieren una transmisión de señales de alta precisión.
Catálogo
Relacionado
Contacto
Todas las categorías de productos
Detalles
Detalles del Producto
Económico
Seguro y Confiable
Alta Resistencia a la Aislamiento
Fácil Instalación
[: 001 ]
Categorías de Producto
| modelo |
nombre |
Características estructurales |
Método de blindaje |
|
DJYVP
|
Cable blindado trenzado de alambre de cobre con aislamiento de polietileno |
Estructura de par trenzado |
Blindaje parcial + blindaje general |
|
DJYPV
|
Cable blindado con lámina de cobre y aislamiento de polietileno |
Estructura de par trenzado |
Subblindaje |
|
DJYVRP
|
Cable blindado con núcleo blando y aislamiento de polietileno |
Conductor blando multifilar |
Doble escudo |
|
DJYJP
|
Cable de computadora resistente a altas temperaturas |
Aislamiento fluoroplástico |
Triple blindaje |
[: 002 ]
Parámetros Técnicos
01
Propiedades eléctricas
En los indicadores de rendimiento eléctrico, el valor estándar de la capacitancia de trabajo no debe superar los 110 pF/m. Este parámetro debe medirse en condiciones de prueba de 1 kHz para evaluar las características de almacenamiento de energía y la capacidad de acoplamiento de señales de la línea.
El valor estándar de desequilibrio de capacitancia es ≤3 pF/100 m, también probado a una frecuencia de 1 kHz. Este indicador mide el grado de simetría de la capacitancia entre líneas para garantizar la estabilidad de la transmisión de la señal.
En términos de impedancia característica, se estipula como 120 ± 15 Ω y debe medirse en condiciones de frecuencia de 1 MHz. Desempeña un papel clave en la calidad de transmisión de la señal y la capacidad antiinterferente.
El valor estándar de la constante de atenuación es ≤0,25 dB/m. Este parámetro se prueba a una frecuencia de 10 MHz y refleja la pérdida de energía de la señal durante la transmisión.
El valor estándar de la resistencia de aislamiento es ≥5000 MΩ・km, medido a una temperatura ambiente de 20 ℃, y se utiliza para evaluar el rendimiento de los materiales aislantes y garantizar la seguridad de los equipos eléctricos.
Estos parámetros y sus correspondientes valores estándar y condiciones de prueba regulan los requisitos de rendimiento de los equipos eléctricos de diferentes dimensiones, garantizando que el equipo funcione de manera estable y confiable en condiciones de trabajo específicas.
02
Rendimiento de la transmisión
Cuando la frecuencia es de 1 MHz, la atenuación máxima de la línea es de 2,1 dB/100 m y la diafonía del extremo cercano debe alcanzar ≥60 dB para garantizar bajas pérdidas y capacidades antiinterferentes de transmisión de señales de baja frecuencia.
A una frecuencia de 10 MHz, la atenuación máxima se incrementa a 6,8 dB/100 m y el estándar de diafonía en el extremo cercano se ajusta a ≥50 dB. En este caso, es necesario equilibrar la atenuación de la señal y la supresión de diafonía para garantizar la estabilidad de la transmisión en la banda de frecuencias medias.
Al aumentar la frecuencia a 100 MHz, la atenuación máxima se incrementa significativamente hasta 22,0 dB/100 m, y el requisito de diafonía en el extremo cercano es ≥40 dB. La banda de alta frecuencia plantea mayores desafíos para el control de pérdida de señal y el diseño antiinterferente de la línea.
En general, a medida que aumenta la frecuencia, la atenuación máxima de la línea aumenta gradualmente y el estándar de diafonía del extremo cercano disminuye en consecuencia, lo que refleja las diferencias en las características de transmisión de señal en diferentes bandas de frecuencia y las direcciones de optimización del rendimiento correspondientes.
03
Rendimiento ambiental mecánico
Radio de curvatura
≥8D (instalación fija)/12D (uso móvil)
resistencia a la tracción
Temperatura de funcionamiento
-40 °C ～ +70 °C (cubierta de PVC) / -60 °C ～ +200 °C (aislamiento de FEP)
Grado retardante de llama
IEC 60332-1 (IEC 60332-3 Clase C opcional)
[: 003 ]
Características del Producto
Adopte un diseño de paso de torsión preciso (diferencia de paso ≤ 5 mm)
Desviación del retardo de transmisión ≤1,5 ns/m (a 100 MHz)
02
Diseño antiinterferencias
Estructura de triple blindaje (subblindaje + blindaje general + blindaje)
Impedancia de transferencia ≤ 1 Ω/km (100 MHz)
Conector especial chapado en metal (chapado en oro o plata opcional)
Pasó 500 pruebas de conexión y desconexión.
04
Seguridad y protección del medio ambiente
Vaina libre de halógenos y baja emisión de humo (transmisión de luz ≥ 60%)
[: 004 ]
Escenarios de Aplicación
En sistemas DCS, se recomienda el uso del cable DJYVP2-22. Su estructura blindada ofrece una excelente capacidad antiinterferencias electromagnéticas, lo que garantiza la transmisión estable de la señal del sistema de control en entornos electromagnéticos complejos.
Para entornos Ethernet industriales, el cable DJYVP-821.0 es la opción ideal. Este modelo cumple con los requisitos de rendimiento de transmisión de nivel CAT5e, admite comunicaciones de datos de alta velocidad y se adapta a los altos requisitos de ancho de banda de las redes industriales.
En los sistemas de servocontrol, el cable DJYVRP, con su alta flexibilidad y resistencia a la flexión, puede adaptarse a las condiciones de trabajo de movimiento frecuente y rotación de múltiples ángulos del equipo, extender la vida útil del cable y garantizar la confiabilidad de la señal de control.
El campo del control de energía nuclear exige requisitos extremadamente altos en cuanto a la adaptabilidad ambiental de los cables. El cable modelo DJYJP adopta un diseño resistente a la radiación y puede funcionar de forma estable en entornos de alta radiación, cumpliendo así con los estrictos estándares de seguridad y durabilidad del sistema de energía nuclear.
Los modelos de cable correspondientes se adaptan a diferentes escenarios de aplicación según sus requisitos técnicos específicos. Estas soluciones recomendadas ofrecen garantías fiables para la transmisión de señales en diversos campos mediante un diseño estructural específico y la optimización del rendimiento.
[: 005 ]
Aplicaciones Típicas
conductor：
Cable de cobre libre de oxígeno (0,2-2,5 mm²
aislamiento:
PE/XLPE/FEP (espesor 0,3-0,8 mm)
blindaje:
Subblindaje: lámina de aluminio/lámina de cobre (cobertura ≥ 90%)
Blindaje total: trenza de alambre de cobre (densidad ≥ 85%)
chaqueta:
Subblindaje: lámina de aluminio/lámina de cobre (cobertura ≥ 90%)
PVC/LSZH (espesor 1,0-1,8 mm)
[: 006 ]
Guía de Selección
01
Seleccionar por tipo de señal
Para la transmisión de señales analógicas, se recomienda utilizar cable DJYVP con una sección transversal ≥0,75 mm². Esta especificación cumple con los requisitos básicos de estabilidad de línea y antiinterferencias de las señales analógicas.
Para la transmisión de señales de pulsos digitales, el cable DJYPVP es una mejor opción, ya que requiere una sección transversal ≥1,0 mm². Un mayor diámetro del cable ayuda a reducir la atenuación de la señal y garantiza una transmisión rápida y precisa de pulsos digitales.
La particularidad de las señales de alta frecuencia requiere el uso del cable modelo DJYVP-3C, que adopta una estructura compuesta de par trenzado + coaxial, que puede suprimir eficazmente la interferencia electromagnética y la pérdida de señal en la banda de alta frecuencia y garantizar la calidad de transmisión de señales de alta frecuencia.
Los diferentes tipos de señal corresponden a distintos modelos de cable y requisitos de sección transversal. Esta selección precisa permite optimizar la transmisión según las características de la señal y evitar distorsiones o interferencias causadas por una adaptación incorrecta de la línea.
02
Seleccionar según requisitos medioambientales
En entornos con fuertes interferencias electromagnéticas, se puede adoptar una solución de doble blindaje de cinta y cable de cobre. Esta estructura bloquea eficazmente la interferencia de señales electromagnéticas externas y garantiza la pureza y estabilidad de la transmisión de la señal en la línea.
En entornos de alta temperatura, opte por la combinación de aislamiento de FEP y trenzado de fibra de vidrio. El material de aislamiento de FEP ofrece una excelente resistencia a altas temperaturas. En combinación con la capa trenzada de fibra de vidrio, mejora aún más la resistencia térmica y la resistencia mecánica del cable, garantizando un funcionamiento seguro y fiable en condiciones de alta temperatura.
Para entornos corrosivos, la funda de poliuretano es la opción de protección ideal. Ofrece una alta resistencia a la corrosión química y resiste la erosión causada por sustancias corrosivas como aceite, ácidos y álcalis, lo que prolonga la vida útil del cable en entornos hostiles.
Estas soluciones para diferentes factores ambientales proporcionan una fuerte protección para el funcionamiento normal de los cables en entornos complejos mediante la optimización de la selección de materiales y el diseño estructural.
[: 007 ]
Directrices de Instalación
01
Requisitos de colocación
Distancia del cable de alimentación: ≥300 mm (paralelo)/≥100 mm (transversal)
Espaciado fijo: horizontal ≤800 mm, vertical ≤1000 mm
02
Especificaciones de puesta a tierra
Capa de blindaje con puesta a tierra de un solo punto (resistencia de puesta a tierra ≤ 4 Ω)
La sección transversal del cable de tierra es ≥ 1/3 de la sección transversal de la capa de blindaje
Es necesario instalar un anillo magnético al cruzar el área del inversor.
Margen de expansión de reserva en la curva
[: 008 ]
Garantía de Calidad
Estándares de implementación
Ciclo vital
15 años (instalación fija)
Soporte de diseño EMC：
Soluciones gratuitas de compatibilidad electromagnética
Prueba de campo:
Servicios de prueba de integridad de señal disponibles
Desarrollo personalizado：
Admite personalización de impedancia especial (50 Ω/75 Ω)
Nota: Se recomienda reservar un 10% de pares de líneas adicionales para sistemas clave y utilizar cableado redundante para bucles importantes. Tras el tendido del cable, se requiere una prueba de reflectometría en el dominio del tiempo (TDR) para verificar el rendimiento de la transmisión.
