Cable de derivación

Inicio Productos Cable de derivación

Cable de derivación

Cable de derivación0
Cable de derivación1

[ Cable de derivación ]

Cable de derivación

[ Descripción del Producto ]

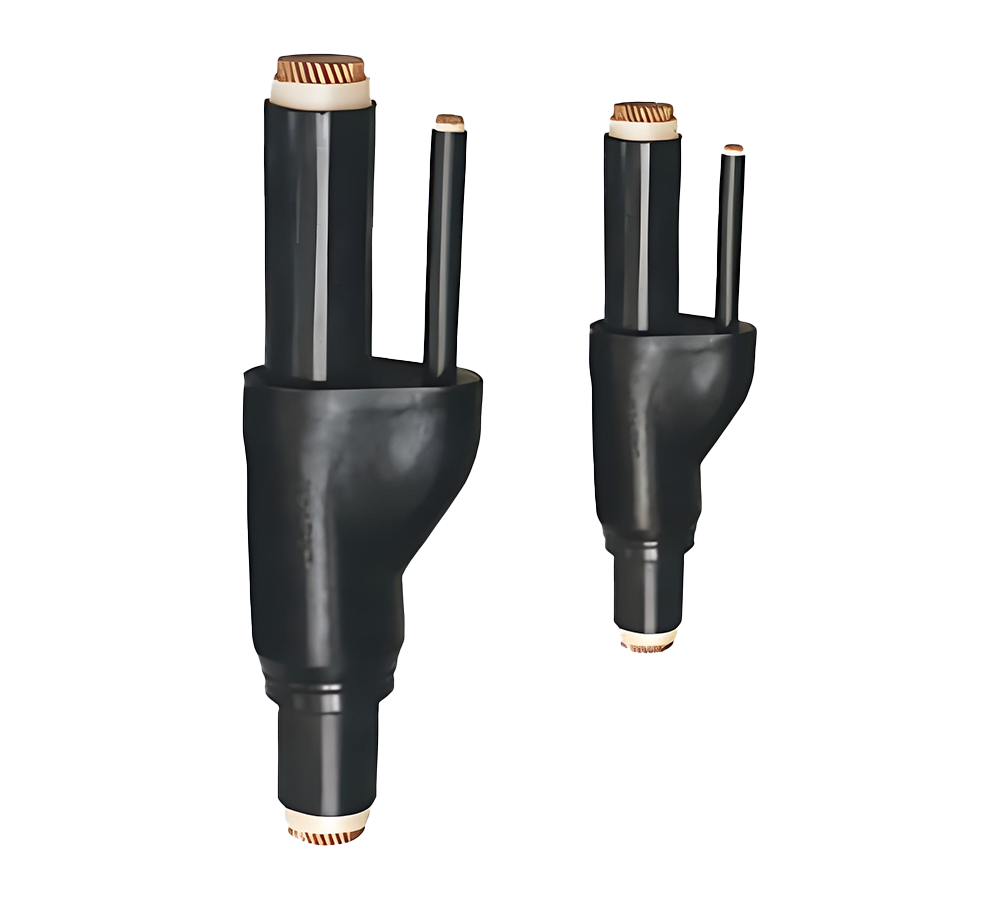

  • El cable derivado (cable prederivado) es un sistema de distribución de energía prefabricado que consta de un cable troncal y varios cables derivados conectados mediante un conector de derivación dedicado. El producto se caracteriza por su fácil instalación, alta fiabilidad y ahorro de espacio. Es especialmente adecuado para lugares que requieren suministro eléctrico multipunto, como edificios de gran altura y grandes complejos comerciales.

Catálogo

Relacionado

Contacto

Todas las categorías de productos
Detalles
Detalles del Producto
Económico
Seguro y Confiable
Alta Resistencia a la Aislamiento
Fácil Instalación
[: 001 ]
Categorías de Producto

1. Clasificación por material de aislamiento



modelo nombre Características

YFD-YJV

 Cable de derivación con aislamiento de polietileno reticulado Resistencia a la temperatura 90 ℃, gran capacidad de conducción de corriente.

YFD-VV

 Cable de derivación con aislamiento de PVC Bajo costo, adecuado para entornos generales.





2. Clasificación por estructura de sucursales



tipo Diagrama esquemático Escenarios aplicables
Rama de un solo punto

◯─┬─◯

 Distribución de energía en piso estándar
Rama multipunto

◯─┬─┬─◯

 Distribución de potencia vertical con tubos centrales
Rama reductora

◯─┬─◯（大→小）

 Fuente de alimentación de sección transversal variable
[: 002 ]
Parámetros Técnicos

01
Sistema de conductores
Sección transversal del cable principal:

25-630mm²

Sección transversal del cable derivado:

4-300mm²

Material del conductor：

Cobre recocido (resistividad ≤ 0,017241Ω·mm²/m)

Espaciado de puntos de ramificación:

Estándar 3m (personalizable)

02
Propiedades de aislamiento
En cuanto a los parámetros de rendimiento del cable, existen diferencias en la resistencia de aislamiento entre los cables YFD-YJV y YFD-VV. El estándar de resistencia de aislamiento del cable YFD-YJV es ≥1000 MΩ·km, mientras que el del cable YFD-VV es ≥500 MΩ·km. El primero presenta mayores ventajas en cuanto a rendimiento de aislamiento.
En cuanto a la tensión soportada, el cable YFD-YJV debe soportar una tensión de 3,5 U₀ + 2 kV durante 5 minutos, mientras que el requisito de tensión soportada del cable YFD-VV es de 3 U₀ + 2 kV/5 min. El estándar de rendimiento de la tensión soportada del cable YFD-YJV es más estricto.
En términos de parámetros de descarga parcial, la descarga parcial del cable YFD-YJV debe controlarse a ≤10pC, mientras que la del cable YFD-VV es ≤20pC, lo que demuestra que el cable YFD-YJV es mejor para reducir el fenómeno de descarga parcial.
La comparación de estos parámetros muestra que los dos tipos de cables, YFD-YJV y YFD-VV, tienen sus propios estándares en indicadores clave de rendimiento como aislamiento, voltaje soportado y descarga parcial, y los usuarios pueden elegir según necesidades específicas.
03
Propiedades mecánicas
Fuerza de rotura de la unión de la rama:

≥60% de la fuerza de rotura del cable principal

Radio de curvatura:

≥12D (tronco)/8D (rama)

Grado retardante de llama:

Categoría A (nivel B1 opcional)

[: 003 ]
Características del Producto

01
Diseño prefabricado
Las juntas de derivación prefabricadas en fábrica evitan riesgos de calidad en la producción in situ
Cada punto de ramificación está sellado mediante moldeo por inyección, nivel de protección IP54
02
Seguro y confiable
Aumento de la temperatura de la unión de la derivación ≤30 K (a corriente nominal)
Pasó 200 pruebas de ciclo térmico (-40℃~+90℃)
03
Fácil instalación
Ahorre un 60% de tiempo de instalación en comparación con los conductos de bus tradicionales
No se requieren herramientas especiales, admite instalación "plug and play"
04
Inteligente opcional
Puede integrar fibra óptica de monitoreo de temperatura (sistema DTS)
Admite monitorización de corriente conjunta (interfaz CT reservada)
[: 004 ]
Aplicaciones Típicas

En el tendido de cables de edificios de gran altura, se recomienda utilizar la solución YFD-YJV-4 (1300)+T4*120, que puede reducir eficazmente el espacio ocupado por el hueco y optimizar la disposición de la estructura interna del edificio.
Para centros de datos, el cable ignífugo YFD-YJV22 es la opción ideal. Esta solución se centra en mejorar la fiabilidad del suministro eléctrico, garantizar el funcionamiento continuo y estable de los centros de datos y evitar la pérdida de datos o fallos de los equipos debido a problemas de suministro eléctrico.
En el sistema de distribución eléctrica del hospital, destaca el cable YFD-WDZ libre de halógenos y baja emisión de humo. Esta solución cumple plenamente con los estrictos requisitos de protección contra incendios del hospital. En caso de incendio, puede reducir la emisión de humo y gases tóxicos, lo que permite ganar tiempo valioso para la evacuación y el rescate del personal.
Debido al complejo entorno de las plantas industriales, se recomienda utilizar cables YFD-YJV62 resistentes al aceite. Con excelente resistencia al aceite y a la corrosión, se adaptan a entornos hostiles como la contaminación por aceite y la corrosión química, y prolongan su vida útil.
Estas soluciones de cable recomendadas para diferentes escenarios de aplicación se personalizan en función de las necesidades especiales de cada escenario y muestran ventajas significativas en la utilización del espacio, la seguridad del suministro de energía, el rendimiento de protección contra incendios y la adaptabilidad ambiental.
[: 005 ]
Guía de Selección

01
Principio de correspondencia actual
La capacidad de transporte de corriente del cable derivado es ≥ 125 % de la corriente calculada del circuito derivado
La capacidad de conducción de corriente del cable principal es ≥ 70% de la suma de las corrientes de cada rama
02
Verificación de caída de tensión
Caída de tensión en el punto de ramificación más alejado ≤3 % (potencia)/5 % (iluminación)
03
Adaptación ambiental
Ante la demanda de energía en lugares húmedos, se debe seleccionar el cable YFD-YJV22, que a través de un tratamiento impermeable blindado especial, puede resistir eficazmente la intrusión de humedad y garantizar un funcionamiento seguro y estable del cable.
Cuando se encuentra en un entorno corrosivo, el cable YFD-YJV62 puede resistir la erosión de diversas sustancias corrosivas debido al diseño especial de la armadura de acero inoxidable, lo que mejora la durabilidad del cable en condiciones adversas.
En áreas de mucho frío, los cables del modelo YFD-YJY están equipados con fundas resistentes al frío para hacer frente de manera eficaz a entornos de baja temperatura, evitar el endurecimiento y la fragilidad de los materiales del cable debido al frío intenso y garantizar que la transmisión de energía no se vea afectada por el clima.
Las diferentes condiciones ambientales se corresponden con diferentes selecciones de modelos de cable y métodos de tratamiento especiales. Estas medidas específicas ofrecen sólidas garantías para el correcto funcionamiento de los cables en entornos complejos.
[: 006 ]
Directrices de Instalación

Espaciado fijo:

El soporte de carga de ≤1,5 ​​m (tronco)/1,0 m (rama) debe soportar 20 veces el peso del cable

Colocación horizontal:

La luz máxima permitida es de 3m (menos de 300mm²) y en los giros se instalan rodillos guía.

Tratamiento especial:

El bloqueo contra incendios se realiza al cruzar particiones cortafuegos, resistencia de puesta a tierra ≤ 4Ω

[: 007 ]
Garantía de Calidad

Estándar de implementación: GB/T 12706/JG/T 147
Periodo de garantía: 25 años para cables troncales y 10 años para conectores de derivación. Ofrecemos asesoramiento técnico durante todo el proceso de instalación.
[: 008 ]
Comparación con Soluciones Tradicionales

En cuanto al tiempo de instalación, los cables derivados presentan ventajas significativas. En comparación con los conductos de barras, pueden ahorrar hasta un 40 % del tiempo de instalación y mejorar considerablemente la eficiencia de la construcción.
En términos de ocupación del espacio, los cables ramificados pueden reducir el 30% del espacio y optimizar de manera efectiva la distribución interna del edificio; sin embargo, los conductos de bus ocupan un gran espacio y su uso es limitado en proyectos con espacios compactos.
En términos de costos de mantenimiento, los cables derivados se destacan por sus menores costos de mantenimiento, lo que hace que el mantenimiento posterior sea fácil y económico; el costo de mantenimiento de los conductos de bus es mayor y se necesitan invertir más recursos para garantizar un funcionamiento normal.
Cuando se trata de necesidades de renovación, los cables derivados generalmente deben personalizarse; los conductos bus tienen flexibilidad ajustable y pueden adaptarse más fácilmente a las renovaciones y actualizaciones del sistema.
Al comparar las dimensiones del tiempo de instalación, el espacio ocupado, el costo de mantenimiento y la flexibilidad de transformación, se puede ver claramente que los cables derivados y los conductos de bus tienen sus propias ventajas y desventajas, y la elección debe hacerse de acuerdo con las necesidades reales durante el diseño de ingeniería.
9
Soporte de Servicio

Personalización

Proporcionar dibujos de diseño de enrutamiento de cables gratuitos y respaldar la verificación previa al ensamblaje del modelo 3D

Informe de prueba

Proporcionar informes de pruebas de tipo tercero, incluidas pruebas especiales como descarga parcial y ciclo térmico.

Respuesta de emergencia

Proporcionar cables de repuesto dentro de las 48 horas y establecer archivos de ciclo de vida completo

注：Nota: Los parámetros específicos deben calcularse y determinarse según la situación real del proyecto. Se recomienda encomendar la selección y verificación a un instituto de diseño profesional. Este producto ofrece modelos especiales, como retardante de llama de grado A y resistente al fuego a 950 °C/3 h, según los requisitos del proyecto.
