Cable aislado aéreo

Inicio Productos Cable aislado aéreo

Cable aislado aéreo

Cable aislado aéreo0
Cable aislado aéreo1
Cable aislado aéreo2

[ Cable aislado aéreo ]

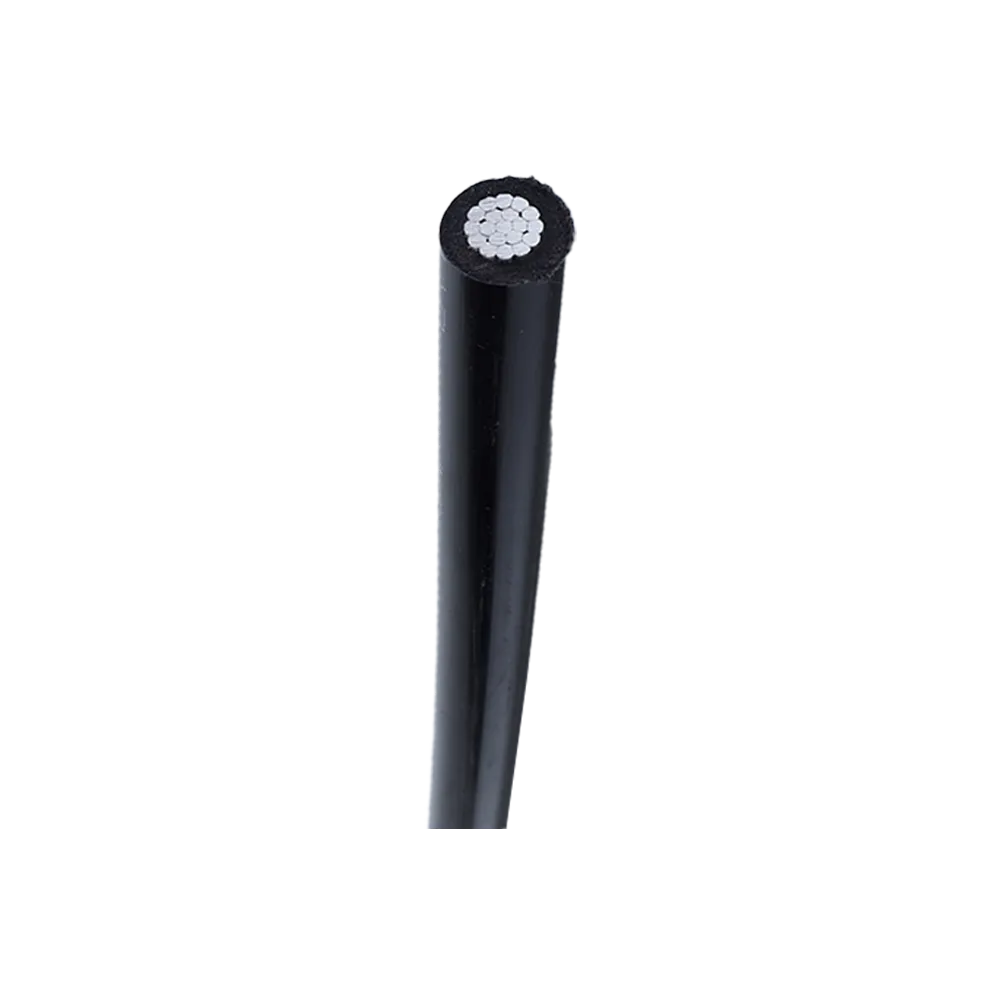

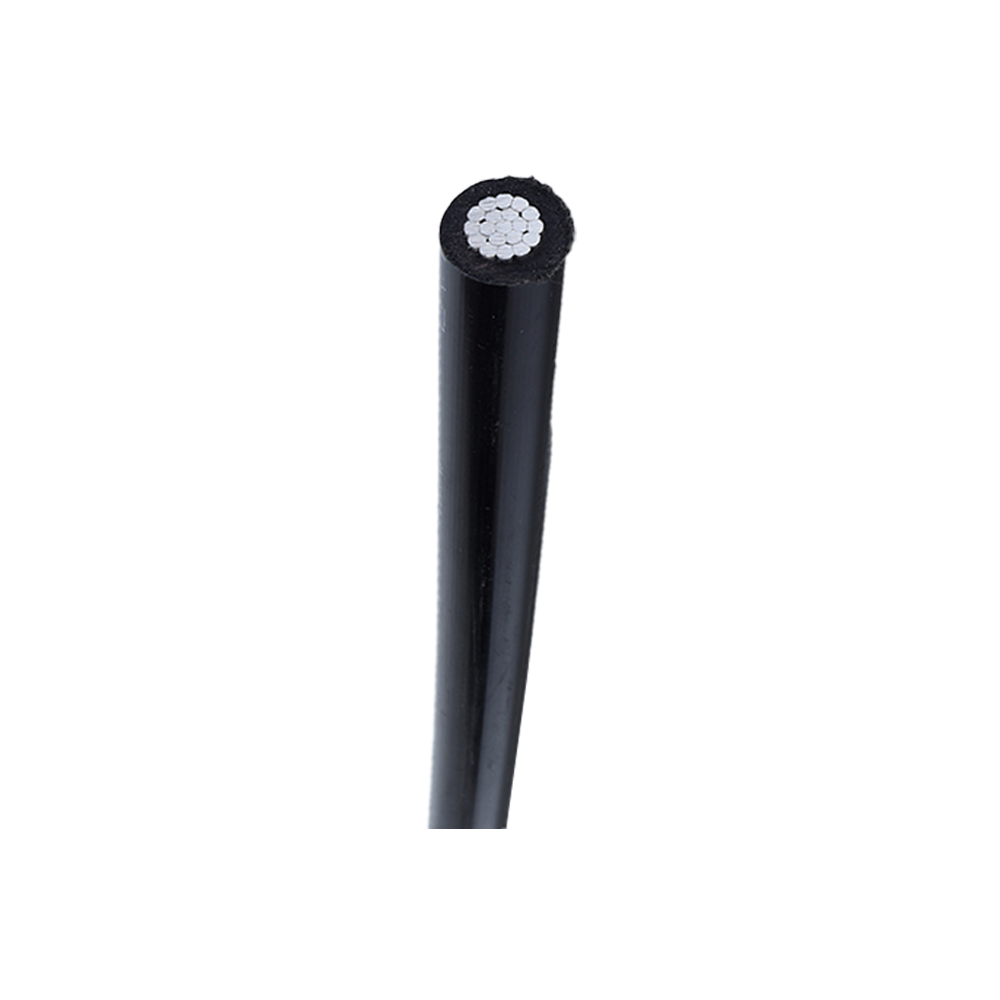

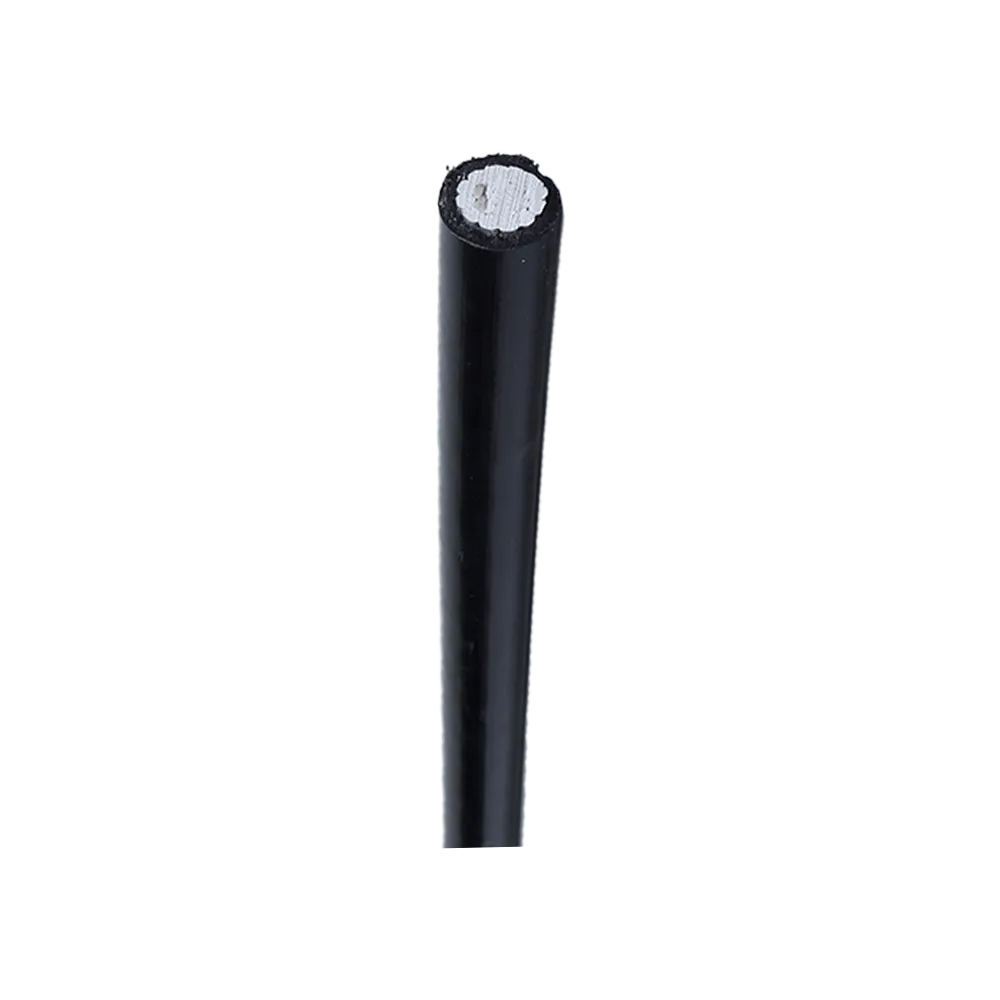

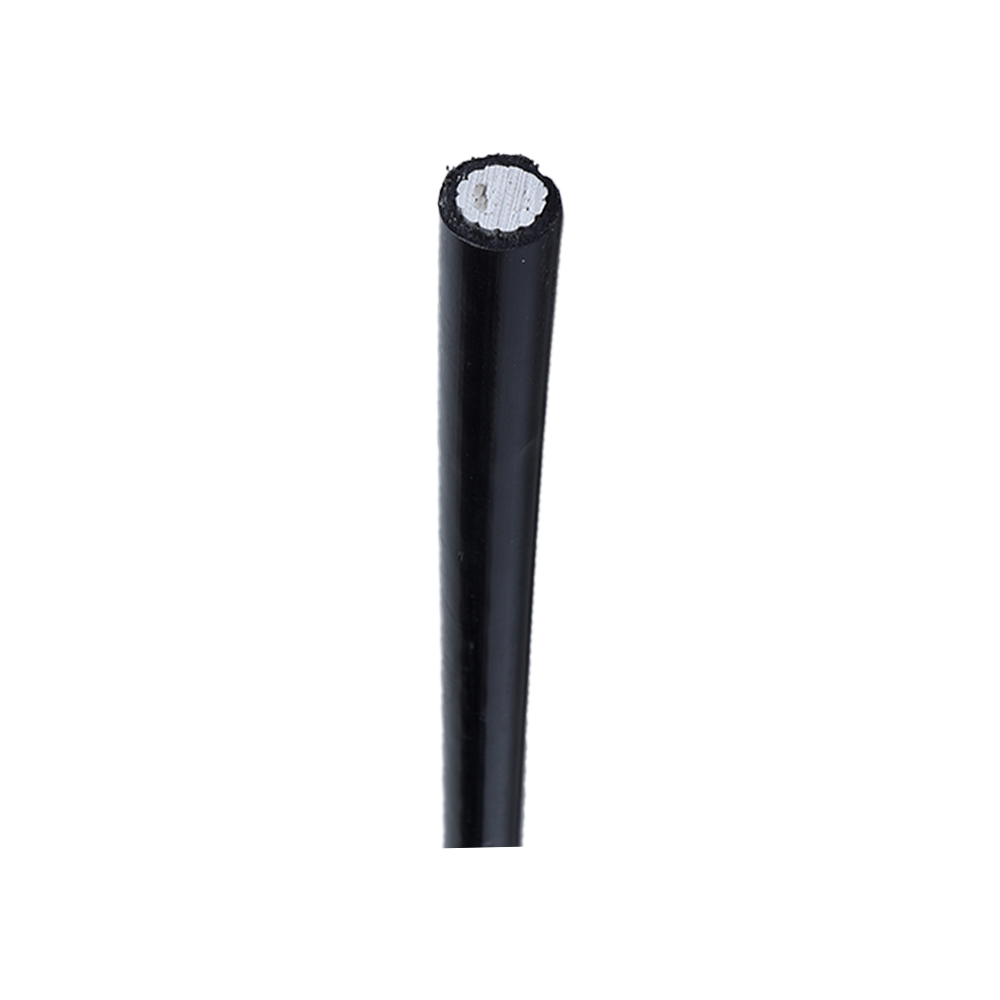

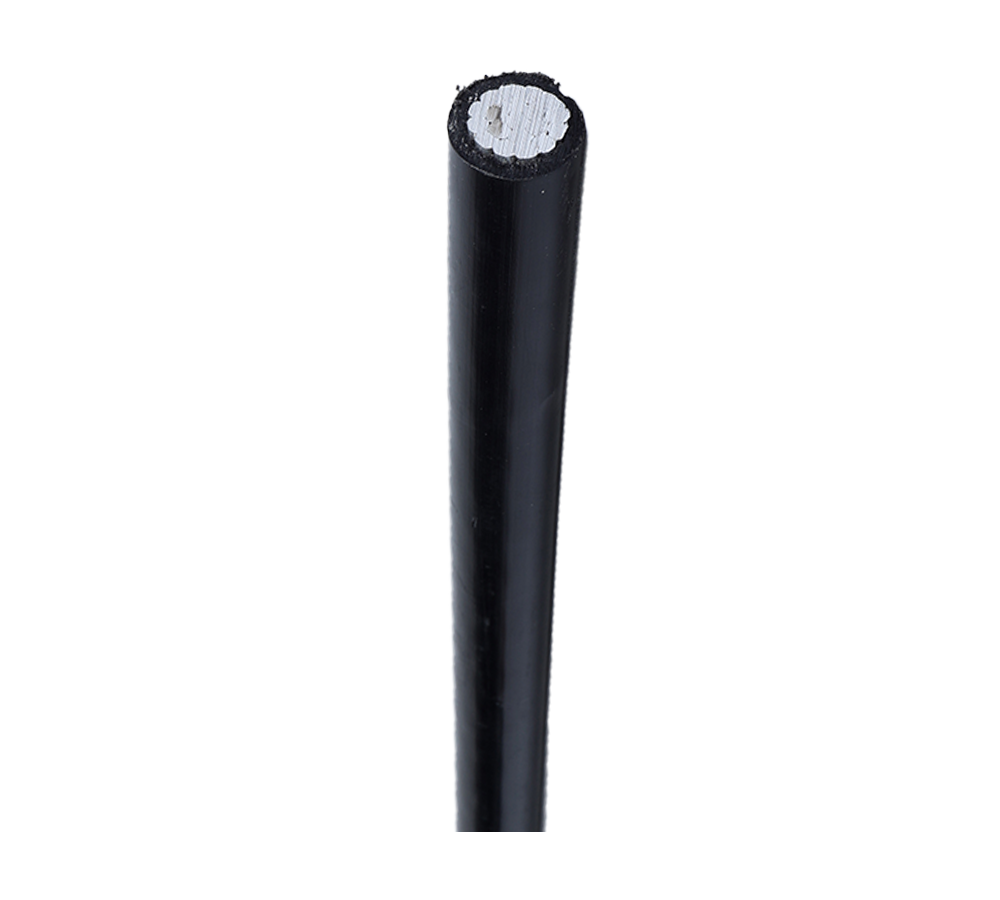

Cable aislado aéreo

[ Descripción del Producto ]

  • Los conductores aéreos aislados de 1 kV (tensión nominal 0,6/1 kV) se utilizan principalmente en redes de distribución urbanas, transformación de redes eléctricas rurales y líneas aéreas de transmisión, y son adecuados para el tendido aéreo de postes. En comparación con los conductores desnudos, ofrecen las ventajas de un aislamiento seguro, una alta resistencia a la intemperie y una instalación sencilla, lo que reduce los conflictos entre árboles y cables y mejora la fiabilidad del suministro eléctrico.

Catálogo

Relacionado

Contacto

Todas las categorías de productos
Detalles
Detalles del Producto
Económico
Seguro y Confiable
Alta Resistencia a la Aislamiento
Fácil Instalación
[: 001 ]
Categorías de Producto

modelo nombre conductor Materiales de aislamiento Blindaje Características

JKLYJ

 Alambre aislado de polietileno reticulado con núcleo de aluminio aluminio

XLPE

无

 Económico, adecuado para entornos generales.

JKYJ

 Cable aislado de polietileno reticulado con núcleo de cobre cobre

XLPE

无

 Alta conductividad, gran capacidad de conducción de corriente.

JKLYJ/Q

 Conductor aéreo aislado con núcleo de aluminio ligero aluminio

XLPE

无

 Alta resistencia a la tracción

JKLYJ/B

 Tipo de blindaje semiconductor aluminio

XLPE

有

 Distribución mejorada del campo eléctrico
[: 002 ]
Nivel de Voltaje

  • Conductor aéreo aislado de 1 kV
[: 003 ]
Parámetros Técnicos

1
Parámetros eléctricos generales
Tensión nominal:

0.6/1kV

Material del conductor：

Aluminio (Al), cobre (Cu), aleación de aluminio (AAAC)

Rango de sección transversal del conductor:

Núcleo de aluminio: 16~400 mm²; Núcleo de cobre: ​​10~300 mm²

Material de aislamiento:

XLPE (polietileno reticulado) o HDPE (polietileno de alta densidad)

Espesor del aislamiento:

1,0~2,5 mm (según la sección y el estándar)

Rango de diámetro exterior:

6,0~25,0 mm (dependiendo de la sección transversal y el espesor del aislamiento)

Temperatura de trabajo a largo plazo:

-40°C ~ +90°C（XLPE）

Temperatura de resistencia al cortocircuito：

250°C（5s）

2
Propiedades mecánicas
La resistencia a la tracción del conductor está claramente especificada. El núcleo de aluminio debe ser igual o superior a 95 MPa, y el núcleo de cobre no debe ser inferior a 210 MPa.​
Respecto al alargamiento de rotura, el conductor de aluminio no debe ser inferior al 15%, y el estándar para los conductores de cobre es superior, llegando al 25% y más.
Cuando el conductor esté doblado, el radio de curvatura admisible no debe ser inferior a 10 veces su propio diámetro.
La configuración estándar para la tensión de uso máxima es el 20 % de la resistencia a la tracción nominal (RTS).
En general, varios indicadores de rendimiento de los cables, desde la resistencia a la tracción, el alargamiento de rotura, hasta el radio de curvatura admisible y la fuerza de tracción máxima, tienen requisitos estrictos y específicos para garantizar su rendimiento y seguridad.
3
Referencia de capacidad de conducción de corriente (temperatura ambiente 30 °C, aislamiento XLPE)
Cuando la sección transversal del conductor es de 50 milímetros cuadrados, la capacidad de conducción de corriente del conductor con núcleo de aluminio es de 180 amperios y la capacidad de conducción de corriente del conductor con núcleo de cobre es de 230 amperios.
Para un conductor con una sección transversal de 95 mm2, la capacidad de conducción de corriente de un núcleo de aluminio puede alcanzar los 250 amperios, mientras que la capacidad de conducción de corriente de un núcleo de cobre es aún mayor, de 320 amperios.
Cuando la sección transversal del conductor aumenta a 185 milímetros cuadrados, el conductor con núcleo de aluminio puede transportar una corriente de 380 amperios y la capacidad de transporte de corriente del conductor con núcleo de cobre aumenta aún más a 480 amperios.
En general, con la misma sección transversal, la capacidad de transporte de corriente de los conductores con núcleo de cobre es mayor que la de los conductores con núcleo de aluminio y, a medida que aumenta la sección transversal, la capacidad de transporte de corriente de ambos muestra una tendencia creciente.
[: 004 ]
Características del Producto

01
Aislamiento de seguridad
Adopte una capa de aislamiento XLPE/HDPE, con una tensión de resistencia de ≥3,5 kV/5 min, para evitar cortocircuitos causados ​​por ramas, pájaros, etc. La capa de aislamiento es resistente a los rayos UV y al envejecimiento, con una vida útil en exteriores de ≥25 años.
02
Alta resistencia mecánica
Conductor con núcleo de aluminio. Resistencia a la tracción ≥95 MPa, núcleo de cobre ≥210 MPa, apto para grandes luces aéreas (luz recomendada ≤50 m). Opcionalmente, con núcleo de acero reforzado (JKLYJ/Q), la resistencia a la tracción se incrementa un 30 %.
03
Adaptabilidad ambiental
Temperatura de trabajo: -40 °C a +90 °C, apto para zonas frías y con altas temperaturas. Resistente a la niebla salina, ácidos y álcalis (adecuado para zonas costeras e industriales).
04
Económico y ahorrador de energía
El costo del conductor con núcleo de aluminio es un 40 % menor que el del núcleo de cobre, lo que lo hace ideal para la transmisión de energía a larga distancia. La capa aislante reduce la pérdida por efecto corona y mejora la eficiencia de transmisión.
[: 005 ]
Escenarios de Aplicación

Red de distribución urbana:

Líneas aéreas en postes eléctricos (tipo JKLYJ-185mm²).

Red eléctrica rural:

Transformación de red eléctrica rural, suministro de energía en campos (luz JKLYJ/Q-50mm²).

Zona Industrial:

Distribución eléctrica aérea de fábrica (núcleo de cobre JKYJ-120 mm²).

Zonas costeras:

Conductor de aleación de aluminio resistente a la corrosión (JKLHYJ).

Zonas ventosas:

Conductores reforzados (como cable trenzado de aluminio con núcleo de acero + capa de aislamiento).

[: 006 ]
Directrices de Instalación

Utilice aisladores cerámicos o compuestos para la fijación, y la distancia entre cables debe ser ≥0,3m.
Para evitar la fricción con árboles y edificios, se recomienda instalar una funda protectora.
[: 007 ]
Condiciones de Almacenamiento

  • Mantener en un lugar seco y ventilado, evitar la luz solar directa, período de almacenamiento ≤ 12 meses.
[: 008 ]
Embalaje del Producto

  • 15 años a partir de la fecha de fabricación (instalado y utilizado de acuerdo con las especificaciones).
