[ Cable de alimentación ]

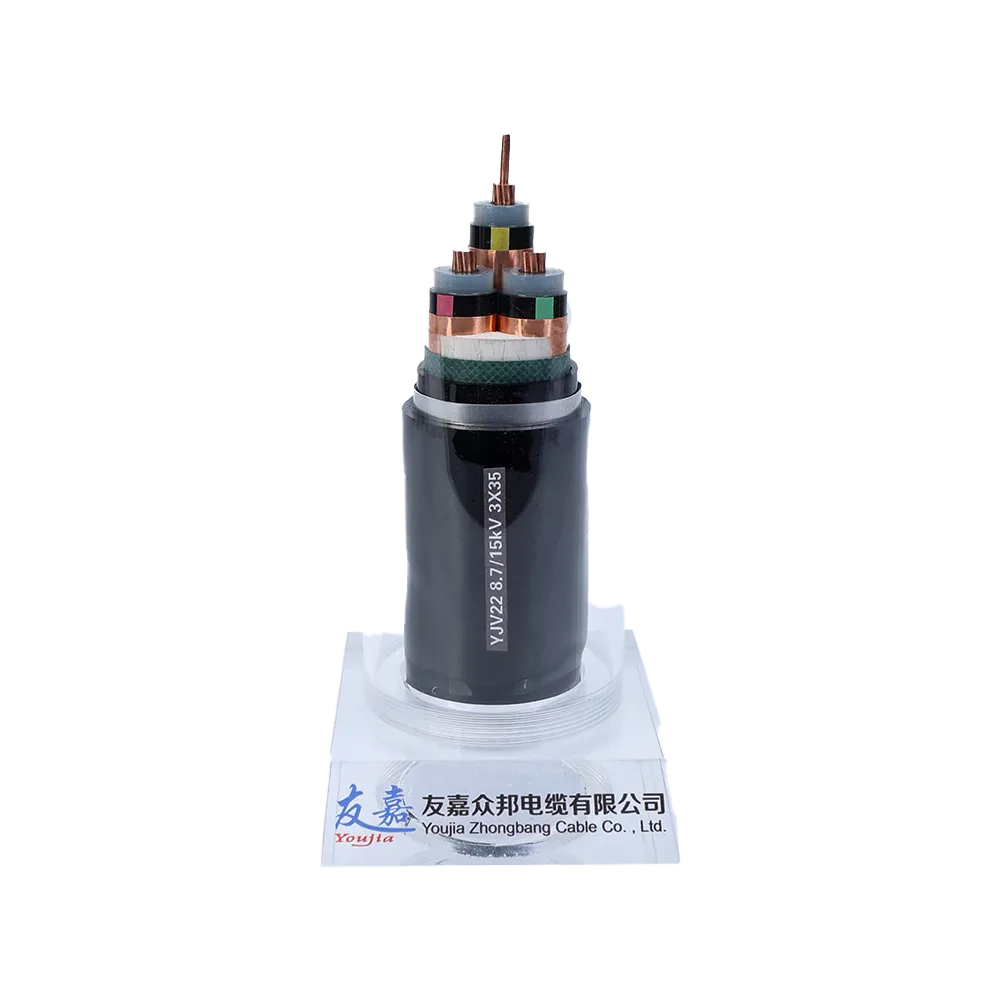

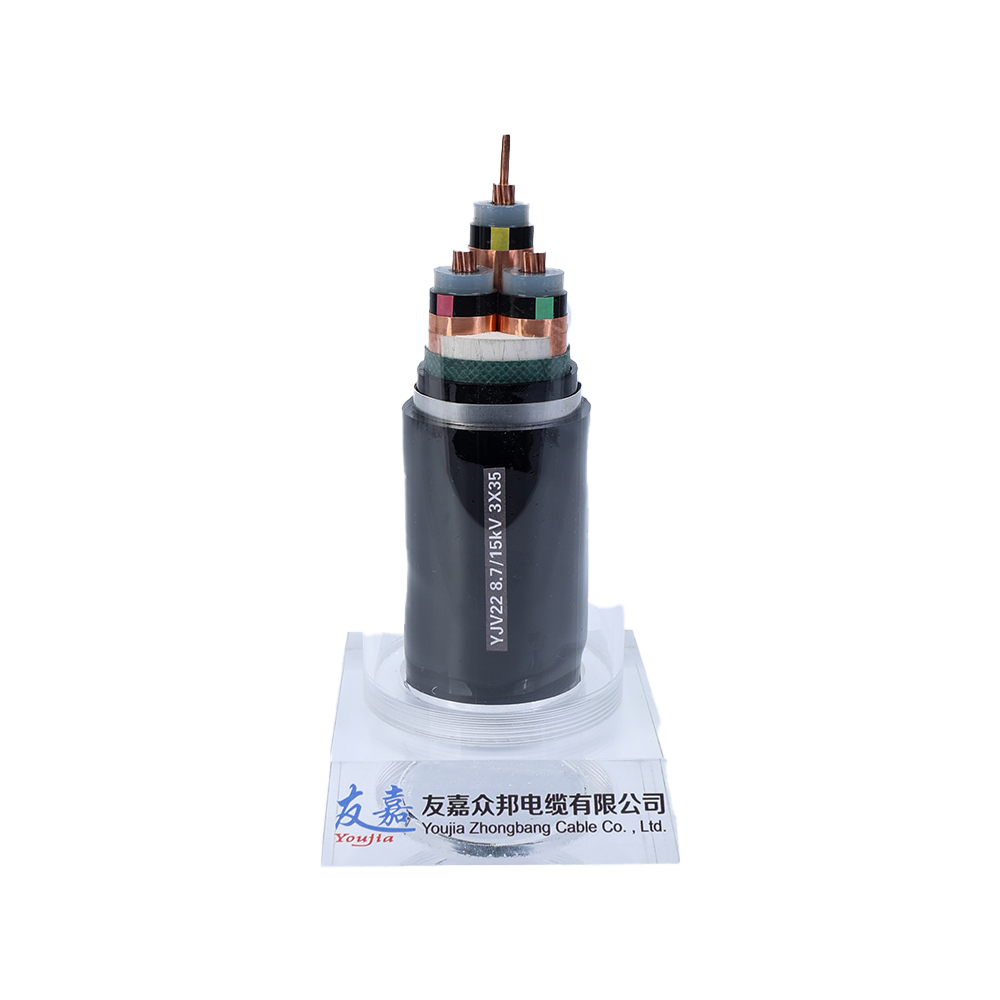

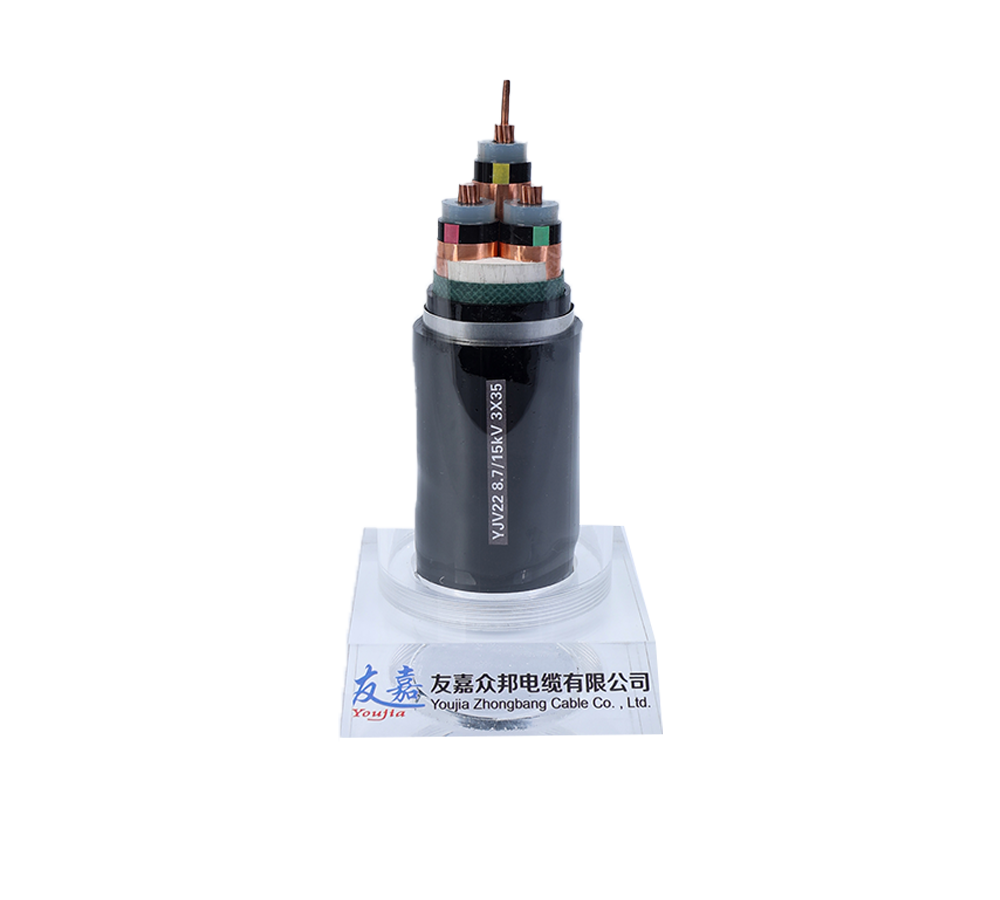

Cable de alimentación de media tensión

[ Descripción del Producto ]

Los cables de media tensión son adecuados para sistemas de transmisión de energía de media y alta tensión de 6 kV a 35 kV, y se utilizan principalmente en redes eléctricas urbanas, suministro eléctrico industrial, generación de nuevas energías (eólica, fotovoltaica) y otros campos. Presentan alta resistencia de aislamiento, resistencia a altas temperaturas y antiinterferencias, y son compatibles con diversos métodos de tendido, como enterrado directo, túneles, zanjas y tendido aéreo.

Catálogo

Relacionado

Contacto

Todas las categorías de productos

Detalles

Detalles del Producto

Económico

Seguro y Confiable

Alta Resistencia a la Aislamiento

Fácil Instalación

[: 001 ]

Categorías de Producto

tipo	Ejemplos de modelos	Características principales	Aplicaciones típicas
aislamiento de PVC	VV/VLV	Rendimiento estable, resistencia a la corrosión, poca resistencia al calor, toxicidad.	Iluminación interior del edificio, energía y cableado de fábrica
Armadura de cinta de acero con aislamiento de PVC	VV22/VLV22	Al poseer las características de VV/VLV, la correa de acero es resistente a la presión pero pobre en tensión.	Tendido subterráneo de zanjas y túneles
Armadura de alambre de acero con aislamiento de PVC	VV32/VLV32	Al poseer características VV/VLV, el alambre de acero tiene una fuerte resistencia a la tracción.	Construcción de pozos, ingeniería de puentes y túneles
Aislamiento de polietileno reticulado	YJV/YJLV	Resistencia a altas temperaturas (90 °C), alta resistencia, rendimiento estable, alta eficiencia de transmisión.	Líneas troncales de edificios de gran altura, entornos industriales de alta temperatura
Armadura de cinta de acero aislada con polietileno reticulado	YJV22/YJLV22	Con las características de YJV/YJLV, la correa de acero es resistente a la presión y duradera.	Tuberías subterráneas urbanas e instalaciones eléctricas de parques
Armadura de alambre de acero con aislamiento de polietileno reticulado	YJV32/YJLV32	Al poseer las características de YJV/YJLV, el alambre de acero tiene una fuerte resistencia a la tracción y buena adaptabilidad.	Colocación submarina/fluvial, pozos mineros
Resistente al fuego, ignífugo, libre de halógenos y de baja emisión de humo	WDZN - YJV	Baja emisión de humo, libre de halógenos, retardante de llama, respetuoso con el medio ambiente y alta seguridad contra incendios.	Metros/aeropuertos, hospitales/centros de datos, sistemas de energía de emergencia

[: 002 ]

Nivel de Voltaje

Cable de alimentación de baja tensión (6kV / 10kV / 20kV / 35kV)

[: 003 ]

Parámetros Técnicos

Parámetros eléctricos generales

Tensión nominal:

6kV / 10kV / 20kV / 35kV

Material del conductor:

Cobre (Cu) o Aluminio (Al)

Rango de sección transversal del conductor:

Núcleo de cobre: 25~630 mm²; Núcleo de aluminio: 35~630mm²

Material de aislamiento:

XLPE (polietileno reticulado)

Espesor del aislamiento:

4.5mm（10kV）、10.5m（35kV）

Capa de armadura:

Armadura de cinta de acero/armadura de alambre de acero

Blindaje:

Blindaje de cinta de cobre (≥35 mm²) o blindaje de cable de cobre (<35 mm²)

Material de la funda:

PVC / PE / LSZH (Bajo humo y cero halógenos)

Espesor de la vaina:

2,0 ~ 3,5 mm (según el nivel de voltaje)

Temperatura de trabajo a largo plazo:

90°C（XLPE）

Temperatura de resistencia al cortocircuito:

250°C（5s）

Rendimiento mecánico y ambiental

En términos de radio de curvatura, el requisito de radio de curvatura para cables de un solo núcleo es ≥15 veces el diámetro del cable, y para cables de varios núcleos es 12 veces el diámetro del cable.

En términos de resistencia a la tracción, el aislamiento XLPE debe alcanzar ≥12 MPa y la funda también debe cumplir ≥10 MPa.

En cuanto a la resistencia a la intemperie, debe superar la prueba de 3,5 U₀. Por ejemplo, un cable de 10 kV debe soportar una tensión de 21 kV durante 5 minutos.

Descarga parcial: A un voltaje de 1,5U₀, la descarga parcial debe ser ≤10pC.

Hay abundantes opciones de grados de retardante de llama, y puede elegir el tipo libre de halógenos ZA, el tipo de bajo humo ZB o el tipo de retardante de llama ordinario ZC según las necesidades reales.

Referencia de capacidad de transporte de corriente (cable con núcleo de cobre XLPE de 10 kV, temperatura ambiente de 25 °C)

Cuando la sección transversal del cable es de 70 mm², la capacidad de conducción de corriente para el tendido al aire puede alcanzar los 250 A, y la capacidad de conducción de corriente para el tendido enterrado directo es de 210 A.

Cuando la sección transversal del cable es de 150 mm², la capacidad de transporte de corriente para el tendido al aire puede alcanzar los 380 A, y la capacidad de transporte de corriente para el tendido enterrado directo es de 320 A.

Cuando la sección transversal del cable es de 300 mm², la capacidad de transporte de corriente para el tendido al aire puede alcanzar los 580 A, y la capacidad de transporte de corriente para el tendido enterrado directo es de 480 A.

[: 004 ]

Características del Producto

Alto rendimiento de aislamiento

Se utiliza aislamiento de polietileno reticulado XLPE, con una rigidez dieléctrica ≥20 kV/mm, para reducir el riesgo de avería. El blindaje de cinta/cable de cobre equilibra eficazmente el campo eléctrico y reduce las descargas parciales.

Fuerte protección mecánica

Armadura de correa de acero (YJV22). Resistencia a la compresión ≥4000 N/100 mm, ideal para enterramiento directo y entornos complejos. Estructura impermeabilizante (YJSV). Previene la penetración de humedad y prolonga la vida útil del cable.

Seguro y confiable

Modelos ignífugos/resistentes al fuego. Cumplen con las normas GB/T 19666 e IEC 60331 para garantizar la continuidad del suministro eléctrico en entornos con incendio. Revestimiento de baja emisión de humos y libre de halógenos (LSZH). No emite humo tóxico al quemarse, apto para lugares públicos como metros y hospitales.

Diseño de larga duración

Resistente a los rayos UV y al ozono, con una vida útil en exteriores de ≥ 30 años. Disponibles modelos antihormigas y antiroedores (se añade repelente de insectos a la funda).

[: 005 ]

Escenarios de Aplicación

Red eléctrica urbana:

El cable YJV de 10 kV se utiliza para corredores de tuberías subterráneas y líneas de salida de subestaciones.

Fuente de alimentación industrial:

El cable blindado YJV22 de 35 kV se utiliza para la distribución de energía de alto voltaje en acerías y plantas químicas.

Generación de energía nueva:

Central fotovoltaica: cable PV1-F de 1,8 kV/3 kV CC. Parque eólico: cable resistente a la torsión.

Entorno especial:

Cable submarino (tipo impermeable YJQF41). Cable de alta tensión para minería (MYJV42, resistente a impactos).

[: 006 ]

Directrices de Instalación

En caso de enterramiento directo, se requiere una cubierta de arena y la profundidad del entierro debe ser ≥0,8 m (se requiere anticongelante en el norte).

Radio de curvatura ≥15D (núcleo único)/12D (núcleo múltiple) para evitar daños mecánicos.

[: 007 ]

Condiciones de Almacenamiento

Evite las altas temperaturas y la humedad y selle los extremos del cable para evitar la humedad.

[: 008 ]

Embalaje del Producto

Embalaje: eje de madera o acero, la longitud suele ser de 500 m (35 kV), 1000 m (10 kV y menos)

Garantía de Calidad

18 meses a partir de la fecha de fabricación (instalado y utilizado de acuerdo con las especificaciones).
